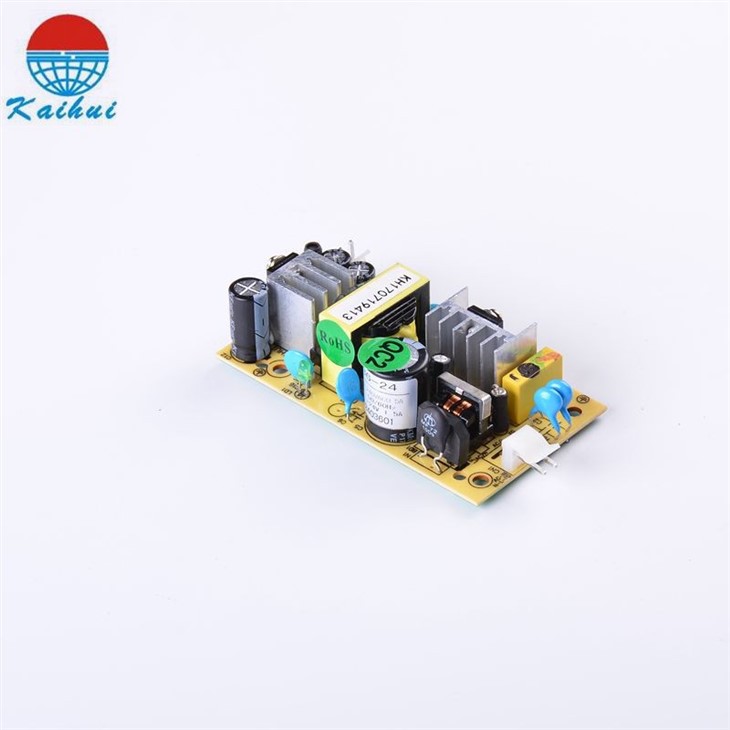

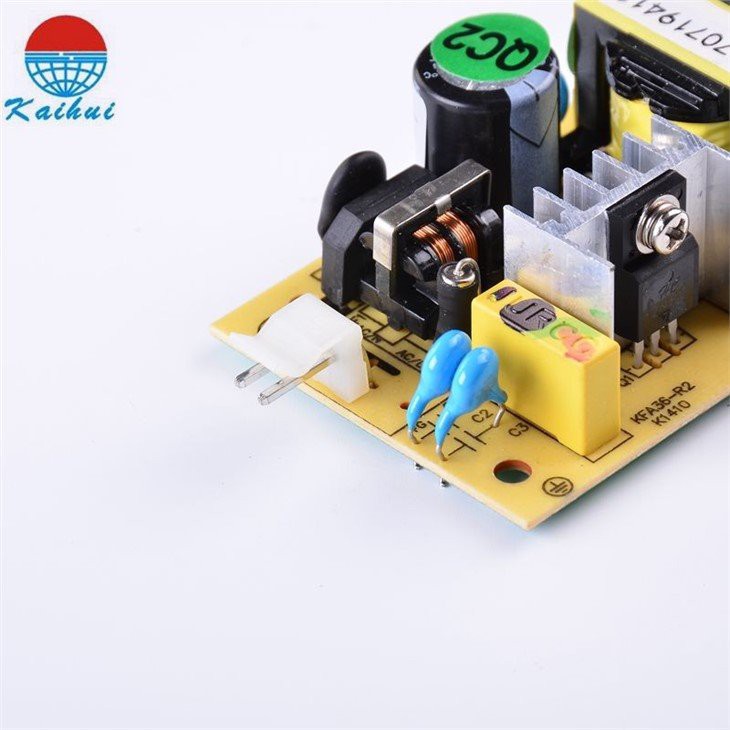

12v 3a بجلی کی فراہمی

آئٹم نمبر.

کے ایف اے 36-12

آؤٹ پٹ

آؤٹ پٹ وولٹیج

+12V

موجودہ درجہ بندی

3A

موجودہ رینج

0-3A

شرح شدہ طاقت

36W

لہر

100mVp-p

سایڈست آؤٹ پٹ رینج

............

آؤٹ پٹ کی درستگی

±1%

لائن ریگولیشن

±0.5%

لوڈ ریگولیشن

±0.5%

مرتب کریں ، اٹھیں ، وقت رکھیں

500 ایم ایس ، 50 ایم ایس ، 20 ایم ایس

ان پٹ

ان پٹ وولٹیج کی حد

100 ~ 264V AC

موجودہ ان پٹ

0.3A/220V

ان پٹ فریکوئینسی

47 ~ 63 ہرٹج

کارکردگی

84٪ @ 220VAC

موجودہ اضافے

کولڈ اسٹارٹ 15A @ 115V ، 30A @ 230V

موجودہ رساو

[جی جی] لیٹ؛ 0.3 ایم اے@240 وی

تحفظ

اوور لوڈ پروٹیکشن

105 ~ 150، ، ہچکی ، خود کار طریقے سے بازیافت

شارٹ سرکٹ پروٹیکشن

ہچکی ، خود بخود بازیافت

ماحولیات

ورکنگ ٹیمپ ، نمی

-20 ~ 50 ℃، 10 ~ 90٪ RH، کوئی سنکشیپن نہیں

اسٹوریج ٹیمپ ، نمی

-20 ~ 85 ℃ ، 10 ~ 95٪ آر ایچ

عارضی ، آلگائے

±0.03%/℃(0~50℃)

تھرتھراہٹ

10 ~ 500 ہرٹز ، 2 جی 10 منٹ / 1 سائیکل ، 60 منٹ ہر ایککس کیلئے پیریوڈ

حفاظت& amp EMC معیارات

حفاظتی معیارات

جی بی 4943

وولٹیج کا مقابلہ کریں

I / PO / P ، I / P-FG: 1.5KV ، O / P-FG: 0.5KV DC 1min

موصلیت مزاحمت

I / PO / P ، I / P-FG ، O / P-FG: 500VDC / 100M Ohms

EMC معیارات

GB9254 ، EN55022 CLASS B

دوسرے

طول و عرض

89 * 49 * 29 ملی میٹر (L * W * H)

وزن

0.1 کلوگرام

نوٹ

1. تمام پیرامیٹرز 230VAC ان پٹ ، شرح شدہ بوجھ ، محیطی درجہ حرارت 25؛ ، 70 hum نمی کی شرائط میں ماپا جاتا ہے۔
2. درستگی: رواداری ، لائن ریگولیشن ، لوڈ ریگولیشن اور اسی طرح کے شامل ہیں۔
3. لہر ٹیسٹ: 30 سینٹی میٹر لمبے پٹے بجلی کی فراہمی اور بوجھ کی طرف اور 0.1u اور 47u سندارتھ کو 20 میگاہرٹز آسکیلوسکوپ سے منسلک کرتے ہیں۔
Line. لائن ریگولیشن: ریٹیڈ بوجھ کے حالات پر ، ان پٹ وولٹیج میں کم سے زیادہ پیمائش ہوجاتی ہے۔
5. لوڈ ریگولیشن: 0 سے 100 load بوجھ میں تبدیلی کی پیمائش آؤٹ پٹ بوجھ۔
