کیاکیا ڈایڈڈ کا سوئچنگ پاور سپلائی پر اثر ہے؟?

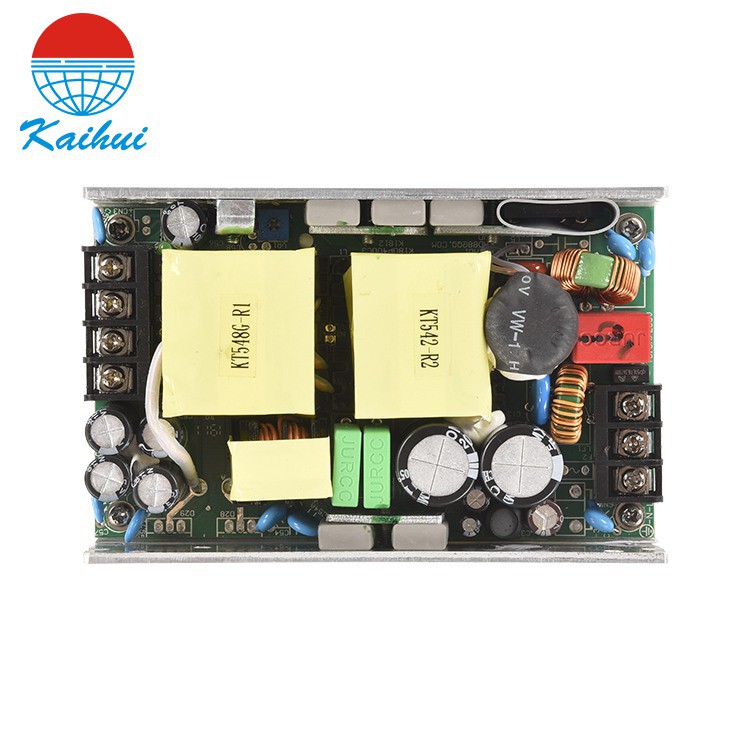

بجلی کی فراہمی کو تبدیل کرنے میں، ڈایڈس کا بنیادی کام اصلاح کرنا ہے۔ ریکٹیفائر سرکٹ میں الٹرنیٹنگ کرنٹ کی فریکوئنسی کے مطابق، سوئچنگ پاور سپلائی میں ریکٹیفائر سرکٹ کو پرائمری رییکٹیفیکیشن سرکٹ (کم فریکوئنسی رییکٹیفیکیشن) اور سیکنڈری رییکٹیفکیشن سرکٹ (ہائی فریکوئنسی رییکٹیفیکیشن) میں تقسیم کیا جا سکتا ہے۔
ان میں سے، بنیادی اصلاحی سرکٹ سے مراد مینز الٹرنیٹنگ کرنٹ (تعدد 50Hz یا 60Hz ہے) کی اصلاح ہے، اور ثانوی اصلاحی سرکٹ سے مراد اعلی تعدد الٹرنیٹنگ کرنٹ کی اصلاح ہے (تعدد دسیوں kHz سے سینکڑوں kHz تک ہے۔ یا اس سے بھی زیادہ)۔ پرائمری رییکٹیفیکیشن سرکٹ اور سیکنڈری رییکٹیفیکیشن سرکٹ کے اصول دونوں ڈائیوڈ کی یون ڈائریکشنل چالکتا کا استعمال کرتے ہیں تاکہ الٹرنیٹنگ کرنٹ کو یون ڈائریکشنشنل پلسیٹنگ ڈائریکٹ کرنٹ میں تبدیل کیا جا سکے، لیکن ان کے ڈایڈڈ پیرامیٹرز کے لیے مختلف تقاضے ہوتے ہیں۔ پرائمری رییکٹیفیکیشن سرکٹ کے لیے ڈائیوڈ کا انتخاب کرتے وقت، بنیادی طور پر بجلی کی کمی اور ریورس بلاک کرنے کی صلاحیت پر غور کیا جاتا ہے، یعنی، ڈائیوڈ پیرامیٹرز میں فارورڈ وولٹیج ڈراپ UF اور ریورس کرنٹ IR جتنا ممکن ہو چھوٹا ہونا چاہیے۔
ثانوی اصلاحی سرکٹ کے لیے ڈائیوڈ کا انتخاب کرتے وقت، فارورڈ وولٹیج ڈراپ UF اور ریورس کرنٹ IR کو چھوٹا ہونے پر غور کرنے کے علاوہ، ریورس ریکوری ٹائم trr کو سرکٹ کی ضروریات کو پورا کرنا چاہیے، اور ریورس ریکوری کا وقت ایک ترجیح بن جاتا ہے۔ ڈایڈڈ پیرامیٹرز کا انتخاب فاسٹ ریکوری ڈائیوڈس اور Schottky diodes عام طور پر پاور سپلائی سرکٹس کو سوئچ کرنے کے لیے استعمال کیے جاتے ہیں۔
کنورٹر ڈی سی وولٹیج یا کرنٹ کو ہائی فریکوئنسی مربع لہر وولٹیج یا کرنٹ میں تبدیل کرتا ہے۔ ٹرانسفارمر کے اوپر یا نیچے کرنے کے بعد، اسے ڈی سی وولٹیج یا کرنٹ بننے کے لیے درست اور ہموار کیا جاتا ہے۔ ٹرانسفارمر کے آؤٹ پٹ اینڈ پر آؤٹ پٹ رییکٹیفکیشن اور فلٹرنگ سرکٹ فراہم کیا جاتا ہے۔ DC کی تبدیلی کے بعد وولٹیج کو درست کیا جاتا ہے اور مستحکم آؤٹ پٹ حاصل کرنے کے لیے فلٹر کیا جاتا ہے۔ چونکہ ریکٹیفائر ڈائیوڈ میں ریورس ریکوری کا وقت ہوتا ہے، اس لیے یہ ٹرن آن کے وقت ایک بڑے چوٹی کرنٹ کا سبب بنے گا، جو نہ صرف اس کی اپنی بجلی کی کھپت کو بڑھاتا ہے، بلکہ سوئچ ٹیوب کو ضرورت سے زیادہ سرج کرنٹ کے ذریعے بہا دیتا ہے، جو ٹرن آن کے وقت پاور۔ کھپت
عام طور پر، فاسٹ ریکوری ڈایڈس یا Schottky diodes کو rectifier diodes کے طور پر استعمال کیا جاتا ہے۔ جب آؤٹ پٹ ریکٹیفائر ڈائیوڈس کے دونوں سروں پر ریورس وولٹیج کا اطلاق ہوتا ہے، تو ڈائیوڈس میں ذخیرہ شدہ چارج کی وجہ سے ایک بڑا سرج کرنٹ بھی پیدا ہوگا۔ بہت شور ہے۔ ایک RC لوپ ریکٹیفائر ڈائیوڈ کے متوازی طور پر جڑا ہوا ہے، جو اوپر بیان کردہ مداخلت کو جذب کر سکتا ہے اور مؤثر طریقے سے اضافے کو روک سکتا ہے۔
